Datos del producto:
Pago y Envío Términos:
|
| Flujo: | 4 ~ ³ /h de 3000 m | Cabeza máxima: | 130 M |
|---|---|---|---|
| color: | Personalizado | Teoría: | Bomba de la mezcla |
| Resaltar: | bomba centrífuga horizontal de la mezcla,bomba industrial del barro |
||

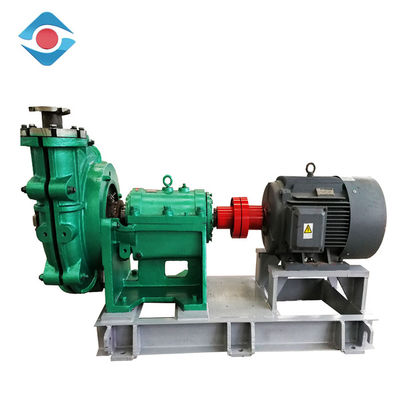

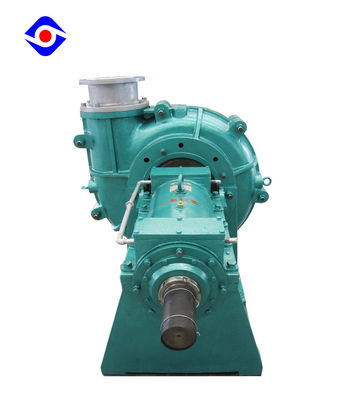

Bomba horizontal resistente modificada para requisitos particulares de la mezcla del caso de la fractura para el dragado minero del arena y grava
Gama del parámetro
| Cabeza | 10 ~ 130 m |
| Capacidad | 4 ~ ³ /h de 3000 m |
| Tamaño de la descarga | 20mm~350m m |
| Tamaño de la entrada | 32mm~400m m |
| Eficacia máxima | el 70% |
| NPSH | los 0m~3m |
| Poder máximo permisible del motor | 315 kilovatios |
| Diámetro | 200mm~470m m |
Principio de funcionamiento
Las partes operantes principales de la bomba de la mezcla son el impeledor y la cubierta de la bomba, el impeledor se establece en el eje de la bomba, y el motor conectado en un conjunto. Las cuchillas del impeledor fuerzan el líquido para girar. Al mismo tiempo, el flujo de líquido del centro al borde del impeledor bajo acción de la fuerza de inercia sale a raudales del impeledor en la velocidad, en la cámara de presión, y entonces a través del difusor para descargarla, este proceso se llama el proceso de agua a presión. En el borde del flujo flúido del impeledor, un área de la presión baja se forma en el centro del impeledor. Cuando tiene bastante vacío, el líquido entra en el impeledor a través de la cámara de la succión bajo presión lateral de la succión (presión generalmente atmosférica), que se llama el proceso de la absorción. Mientras que el impeledor gira continuamente, el líquido se descarga y se inhala continuamente para formar el trabajo continuo.
Parámetro técnico
|
Modelo |
Funcionamiento claro del agua |
||||
|
Flujo Q
|
Cabeza |
Velocidad giratoria n |
Poder (Pa) del eje |
Η de la eficacia |
|
|
(³ de m /h) |
m |
r/min |
kilovatio |
% |
|
|
300ZJ (G) - I-A |
704-2333 |
30.6-80 |
490-980 |
135-505 |
66-81 |
|
250ZJ (G) - I-A |
405-1480 |
29.1-128.7 |
730-980 |
58.3-652 |
54-76.9 |
|
200ZJ (G) - I-A |
256-976 |
28-133.7 |
730-980 |
60.3-448.1 |
50-79.6 |
|
150ZJ (G) - I-A |
164-600 |
19.4-91.2 |
730-980 |
15.8-161.5 |
46.1-74.6 |
|
100ZJ (G) - I-A |
86-360 |
16-100.2 |
980-1480 |
6.7-105.5 |
58.7-70.4 |
|
80ZJ (G) - I-A |
60-242 |
15.7-109.8 |
980-1480 |
5.5-115.9 |
38.8-66.7 |
|
65ZJ (G) - I-A |
28-69 |
11.2-34.8 |
960-1460 |
1.7-10.8 |
54.2-63.5 |
|
50ZJ (G) - I-A |
31-111 |
34.3-110.7 |
970-1480 |
9.7-66.9 |
12.2-45.1 |
|
40ZJ (G) - I-A |
9-23 |
9.1-44.6 |
1400-2900 |
0.3-4.7 |
33.2-52.4 |
Estructura
Característica
Uso
1) utilizado en la planta que concentra para transportar la mezcla y tizones del concentrado
2) utilizado para transportar medio en planta carbonífera
3) utilizado para transportar la mezcla que es fácil de cristalizar en la temperatura alta en la planta de aluminio
4) utilizado para transportar la mezcla en planta del cemento
Dimensión de la instalación
Sola base
Distribución de la base
