Datos del producto:
Pago y Envío Términos:
|
| fumigación: | Vórtice | Flujo: | 8~800m3/h |
|---|---|---|---|
| Cabeza: | el 10~50m | Velocidad: | 1500rpm |
| Protección de la bomba: | IP44/IP54 | Potencia: | 250kw |
| la temperatura: | -50℃-130℃ | ||
| Resaltar: | bombas del sumergible del impeledor del vórtice,bomba periférica del impeledor |
||

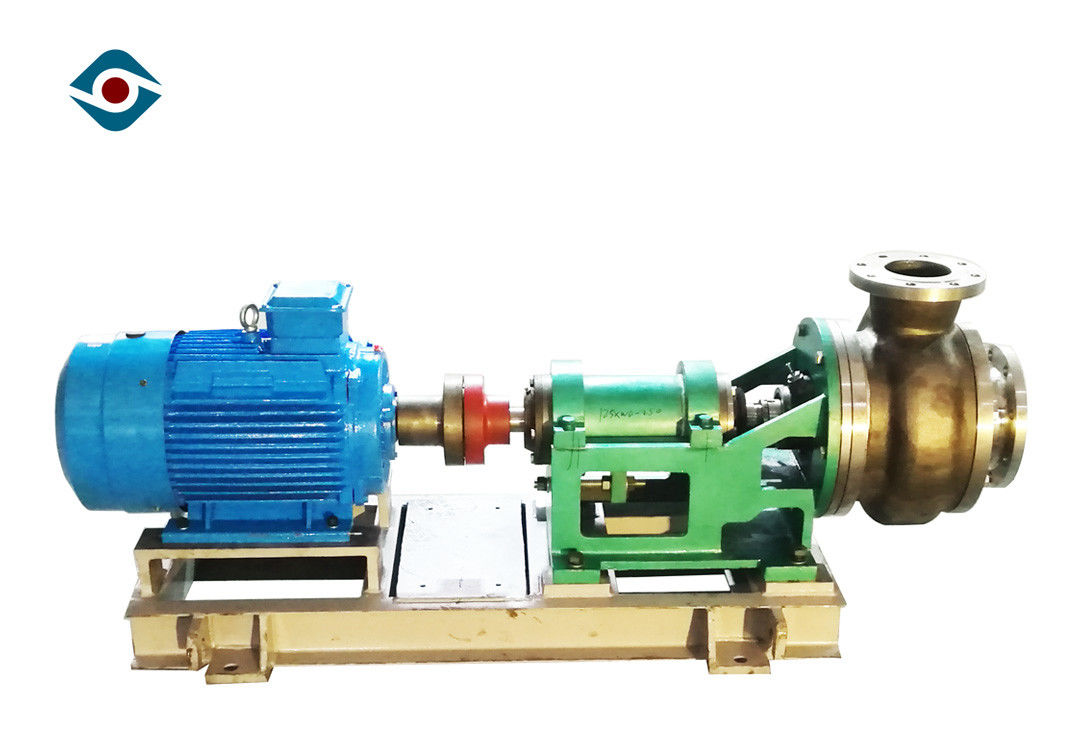

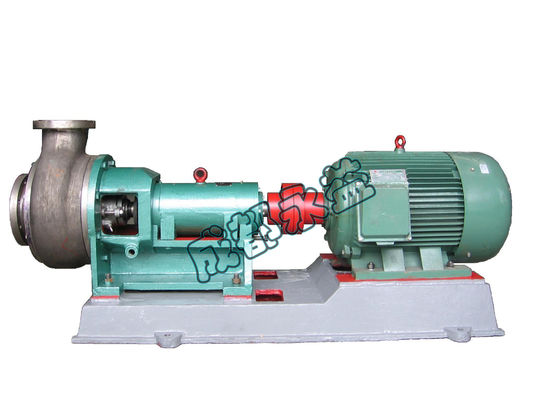

Bomba grande del impeledor del vórtice del flujo 380V, bomba periférica del proceso químico
Características
El ♦ la línea de centro de mercado es apoyado por un voladizo. El cuerpo de bomba de la alto-elevación del grande-flujo adopta el volute doble con la pequeña fuerza radial y la bobina dinámica pequeña, la bomba corre suavemente,
El diseño resistente del eje del ♦ adopta el rodillo cilíndrico y un sistema de los transportes angulares del contacto, que pueden llevar una carga radial más grande y la carga axial, y fortalece la rigidez total del eje de la bomba. Al mismo tiempo, el impeledor hace el control y la corrección del equilibrio estático. La bomba corre con la vibración baja, de poco ruido, que es muy beneficiosa a la vida de servicio de los sellos y de los transportes del eje
El ♦ la fuerza axial de la bomba del vórtice de XWD es diseño seco de la estructura. El impeledor es fijo en el eje por la nuez y la manga del impeledor. Hay un anillo o entre la nuez del impeledor y el impeledor, el impeledor y el buje. Bajo condiciones de trabajo normales, el eje de la bomba no toca el medio y no es corroído por el medio, que mejora la seguridad y la confiabilidad de la operación de la bomba.
Gama del parámetro
| Modelo del ►: bomba del vórtice de las XWD-series |
| Presión del ►: 1.6MPa |
| Capacidad del ►: ³ /h de los 8~750m |
| Cabeza del ►: el 15~60m |
| Eficacia máxima del ►: el 69% |
| Peso de la bomba del ►: hasta 1500kg |
| ► RPM: 1450r/min |
| Poder del motor del ►: 250KW |
| Temperatura del ►: -50℃-130℃ |
Parámetro técnico
|
Modelo |
Funcionamiento del agua potable | ||||
|
Flujo (³ de m /h) |
Cabeza (m) |
Velocidad giratoria (r/min) |
Eficacia (%) |
NPSHr (m) |
|
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2,4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2,6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2,5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2,6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2,8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2,2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2,4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2,6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2,6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2,7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2,9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2,7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2,8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2,8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2,9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3,1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3,2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3,2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3,2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3,3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3,3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3,3 |
Medio de bombeo
|
Industria química |
Ácido nítrico, ácido sulfúrico, ácido hidroclórico y ácido fosfórico etc |
|
Farmacia |
Líquido de la nutrición, productos biológicos etc |
|
La otra industria |
Industria de Contruction, industria plástica, industria textil, agente etc. de la flotación del carbón. |
El embalar
Caja de madera de la exportación libre de la calidad de la fumigación
