Datos del producto:
Pago y Envío Términos:
|
| Gama del flujo: | 2000 m3/h | Cabeza máxima: | 160 m |
|---|---|---|---|
| Rodete: | Cerrado | Tipo: | Bomba de la cuchilla |
| Rango de temperatura: | 20° C a 200° C | RPM: | 500 a 3600 |
| Resaltar: | bombas del proceso industrial,Bombas químicas de la transferencia |
||

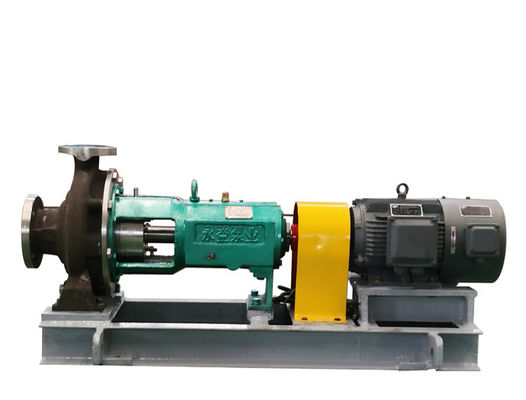

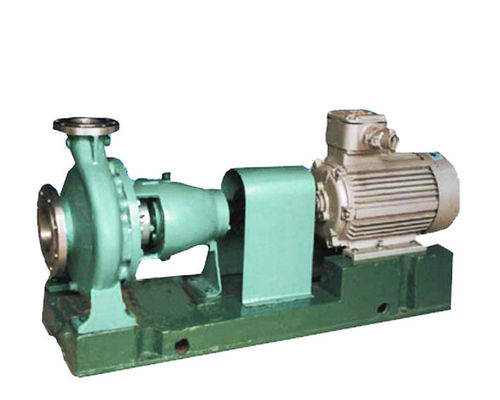

Bomba de proceso resistente química centrífuga horizontal PTFE alineada para el líquido del ácido de la transferencia
Diseño de la bomba
Esta bomba del proceso químico de la serie es horizontal, fractura de la parte radial, bombas de la cubierta del volute. Es el accoring diseñado al GB/T5656 estándar. El impeledor es impeledor cerrado echado inblock, puede bien adaptado las condiciones de trabajo. La parte posterior saca diseño permite quitar el rotor sin perturbar las tuberías. Si se utiliza un acoplamiento del espaciador, el motor no tiene que ser quitado del embase. Los ejes, las mangas, los transportes, y las camas del transporte son idénticos en y permutables para un gran número de tamaños de la bomba.
Dimensión de la instalación
Resumen del producto
1) La bomba del proceso químico de la CZ adopta el impeledor cerrado bastidor integral, que tiene adaptabilidad fuerte a las condiciones de trabajo, a la eficacia alta y al funcionamiento óptimo de la cavitación. El impeledor tiene cuchilla trasera o el agujero de la balanza, que puede reducir empuje y la presión axiales de la cámara de sello, prolonga la vida de servicio del transporte.
2) El diseño rígido del eje de la bomba adopta el rodillo cilíndrico y un sistema de los transportes angulares del contacto, que pueden llevar una carga radial más grande y la carga axial, y fortalece la rigidez total del eje de la bomba. Al mismo tiempo, el impeledor hace el control y la corrección del equilibrio estático. La bomba corre con la vibración baja, de poco ruido, que es muy beneficiosa a la vida de servicio de los sellos y del transporte del eje
Modelo y parámetro
| Modelo | Velocidad clasificada n=2900r/min | Speedn=1450r/min clasificado | |||||||||||||
| Impeledor |
Capacidad Q (m3/h) |
Cabeza H (m) |
Densidad relativa ρ=1.00 | Densidad relativa ρ=1.84 | Impeledor |
Capacidad (m3/h) |
Cabeza H (m) |
Densidad relativa ρ=1.00 |
Densidad relativa ρ=1.84 |
||||||
| Poder y modelo del motor | Poder y modelo del motor | ||||||||||||||
| Kilovatio | Kilovatio | Kilovatio | Kilovatio | ||||||||||||
| YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5,5 | 132S-4 | 7,5 | 132M-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7,5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7,5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5,5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7,5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5,5 | 132S-4 | ||||
| YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7,5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
| M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Curva de funcionamiento
