Datos del producto:
Pago y Envío Términos:
|
| Flujo máximo: | 1000m3/h | Cabeza máxima: | el 120M |
|---|---|---|---|
| marca: | Yongyi de Chengdu | Lacre del eje: | Sello mecánico y embalaje |
| Palabras clave: | Bomba química centrífuga industrial | Otros nombres: | Bomba horizontal del proceso químico |
| Resaltar: | bomba química de alta presión,bomba química eléctrica |
||

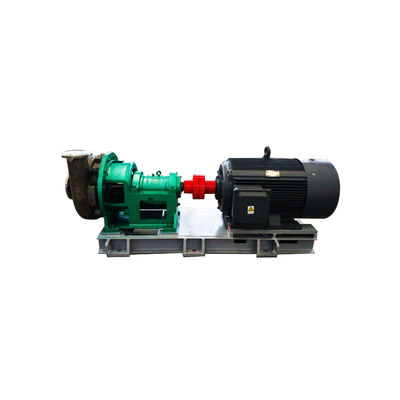

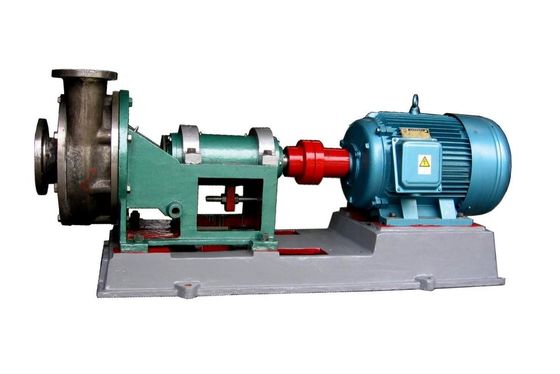

Bomba centrífuga resistente horizontal de la bomba industrial de alta presión del proceso químico
Característica de la estructura
1. Fractura de la parte radial, puerta posterior, bomba centrífuga del solo volute de la succión de la sola etapa
5. El cuerpo del transporte se lubrica con la grasa o el aceite
Campos del uso:
1) ácidos orgánicos e inorgánicos tales como ácido nítrico, ácido sulfúrico, ácido hidroclórico y ácido fosfórico.
2) carbonato del hidróxido de sodio o sódico, solución alcalina del etc.
3) Solución de sal.
4) productos petroquímicos líquidos, compuestos orgánicos y otras materias primas y productos corrosivos.
Tipo del impeledor
las WD-series de bombas centrífugas horizontales resistentes a la corrosión y desgaste-resistentes están disponibles en diversas formas del impeledor, tales como impeledor cerrado, impeledor semiabierto, impeledor abierto, e impeledor que remolina, dependiendo del medio. Ampliamente utilizado en diversos medios de funcionamiento tales como suspensiones de la partícula, fibras de la cinta y pequeñas cantidades de gas.
El impeledor cerrado y el impeledor semiabierto son convenientes para el pequeño contenido sólido de las condiciones medias y el tamaño de pequeña partícula. El impeledor abierto es conveniente para el medio de la cristalización. El impeledor que remolina es conveniente para el medio con el alto contenido sólido y la alta granulosidad.
| 1 | Tornillo de cierre | 2 | Nuez del impeledor |
| 3 | Cuerpo de bomba | 4 | Impeledor abierto del vórtice del impeledor del impeledor semiabierto cercano del impeledor |
| 5 | Vice cámara del impeledor | 6 | Vice impeledor |
| 7 | Cámara del embalaje | 8 | Eje |
Parámetro técnico
|
modelo |
Funcionamiento del agua potable |
||||||
|
flujo (m3/h) |
cabeza (m) |
velocidad (r/min) |
máximo eficacia (%) |
NPSH (NPSHr) m |
peso principal de la bomba Kilogramo |
componente del eje |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Estructura
| *1 | Tornillo de cierre | *8 | Vice cámara del impeledor | 15 | Casquillo del rodamiento delantero | 22 | Cacerola de aceite | *29 | Manga |
| 2 | Junta | 9 | Anillo o | *16 | Rodamiento delantero | 23 | Nuez del ajuste | 30 | Anillo de cierre del agua |
| *3 | Nuez del impeledor | *10 | Vice impeledor | 17 | Cuerpo del transporte | 24 | Tornillo de ajuste | 31 | Llenador |
| 4 | Anillo o | *11 | Cámara del embalaje | 18 | Soporte del transporte | 25 | Soporte del cuerpo del transporte | 32 | Anillo o |
| *5 | Impeledor | 12 | Anillo o | *19 | Cojinete posterior | *26 | eje | *33 | llaves |
| *6 | Cuerpo de bomba | 13 | Boca del agua de la aclaración | 20 | Cubierta del cojinete posterior | 27 | Cubierta del escudo | ||
| 7 | Anillo o | 14 | Agua que conserva la placa | 21 | Llave | 28 | Glándula de embalaje |
FAQ
1. Q: ¿Es usted fabricante o una empresa comercial?
A: Somos fabricante establecido en 1995, fabricante profesional de bomba del sustancia-proceso y mezclador ahorro de energía con experiencia de más de 20 años.
2. Q: ¿Cuál es su plazo de expedición?
A: El orden del lote será enviado en el plazo de 40 días laborables después de recibir el depósito.
3. Q: ¿Cuál es su política de servicio de garantía?
A: 12 meses para todos los productos, y la garantía de algunos productos es 24months.
4. Q: ¿Qué información que necesito ofrecer para la cita?
A: Medio: __________pH: ______
Gravedad específica: Temperatura del _____: _______
Capacidad/flujo: Cabeza de ________m3/h: _________m
Voltaje: Frecuencia del ____________V: _________Hz
Poder: _____________KW
5. Q: ¿Cuál es su cantidad mínima?
A: Un sistema también se acoge con satisfacción a nosotros.
