Datos del producto:
Pago y Envío Términos:
|
| Teoría: | Bombas centrífugas | Flujo: | 6 ~ ³/h de los 364m |
|---|---|---|---|
| Cabeza: | los 6~58m | Materiales: | Material corrosivo de la resistencia |
| color: | Personalizado | Brida: | Personalizado |
| tensión: | 380V | Aplicación: | Aguas residuales, sustancia química |
| Garantía: | Un año | ||
| Resaltar: | Bomba de cárter vertical,bombas industriales de la mezcla |
||

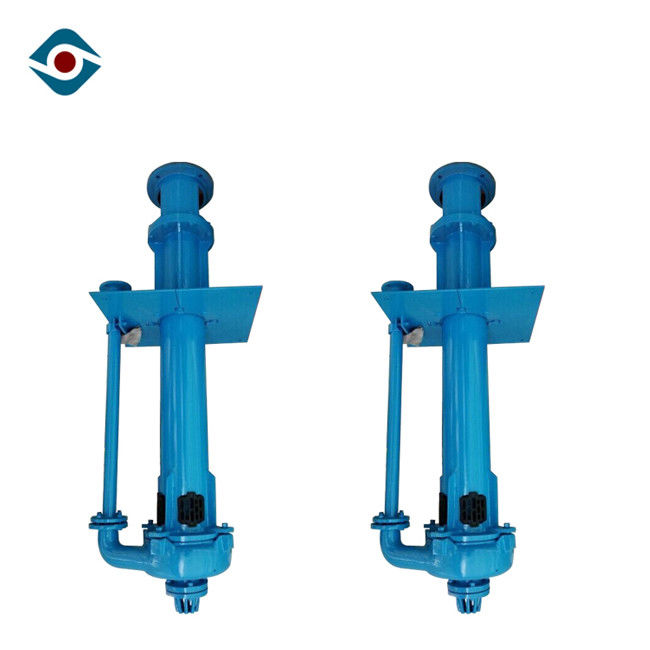

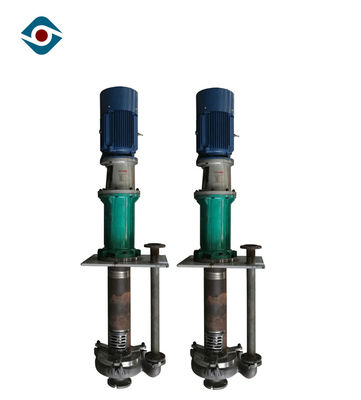

Bomba abrasiva sumergible centrífuga vertical de la mezcla del trazador de líneas de goma para el tizón de la mina
Estructura
Características
Las bombas sumergidas las ZJL-series del A. son bomba centrífuga vertical de la mezcla, usada generalmente para transportar la partícula abrasiva, gruesa, mezcla de la alta concentración.
B. No necesite ninguna agua del sello del eje y del sello del eje, en las condiciones escasas inhaladas del volumen que pueden también trabajar normalmente.
C. el cuerpo de bomba se hace del metal de desgaste-resistencia. El impeledor se hace del metal o del caucho desgaste-resistente, poliuretano. Las bombas sumergidas parte en el líquido con la guarnición de goma, ellas son todas aplicables transportar la mezcla corrosiva.
D. La construcción del transporte de la guía se añade a la bomba en base de la bomba estándar, así que la bomba es con ambos una operación más constante y una gama más ancha del uso, pero el agua que limpia con un chorro de agua se debe atar al transporte de la guía.
Gama de datos
Diámetro: 200mm~470m m
Cabeza: 4 ~ 60 m
Capacidad: 6 ~ ³ /h de los 364m
Tamaño de la descarga: 40mm~200m m
Tamaño de la entrada: 50mm~250m m
NPSH: el 1.4m~3.5m
Parámetro técnico
|
Modelo
|
Funcionamiento claro del agua |
Motor favorable
|
|||||
|
Velocidad giratoria n |
Flujo Q |
Cabeza H |
Poder del eje PA |
eficacia η |
|||
| r/min | (³ de m /h) | m | kilovatio | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
Material
| Descripción | Material estándar | Opciones materiales |
| Eje | Acero suave 4140 | Disponible a petición |
| Soporte del cojinete | Arrabio | |
| Columna | Acero suave | |
| Tamiz superior | Caucho | Arrabio |
| Baje el tamiz | Arrabio | |
| Trazador de líneas trasero | Hierro del blanco del 27% Chrome | |
| Cubierta de la bomba | Hierro del blanco del 27% Chrome | Hierro blanco alineado caucho |
| Impeledor | Hierro del blanco del 27% Chrome | Caucho |
| Tubo de descarga | Acero suave | Compuesto alineado caucho del acero suave |
| Placa de adaptador | Acero suave |
