Datos del producto:
Pago y Envío Términos:
|
| Teoría: | Bomba del flujo de la mezcla | Flujo: | 200-6500m3/h |
|---|---|---|---|
| Cabeza: | los 8-25m | Rodete: | Semiabierto cerrado |
| marca: | Yongyi de Chengdu | Presión: | 1.6Mpa |
| PH: | 4.5-8 | la temperatura: | -20~120℃ |
| Brida: | Personalizado | ||
| Resaltar: | bomba centrífuga del flujo mezclado,bomba mezclada del flujo |
||
Bomba voladiza horizontal larga del flujo de la mezcla horizontal de la vida de servicio de la capacidad grande
Descripción de producto
Según la especificación técnica del proyecto de la desulfurización de la central térmico, sobre la base de características del sistema de la desulfurización de humo y de ventajas de productos similares, fabricamos el producto ahorro de energía---- bombas de la desulfurización de las YYTL-series. las bombas de las YYTL-series son bomba de circulación principal baja del flujo grande. Se utilizan principalmente en sistema mojado de FGD, mezcla de transferencia de la piedra caliza y mezcla del yeso. Las bombas tienen ventajas de la operación alta de la eficacia, segura y estable, mantenimiento conveniente, vida de servicio larga y así sucesivamente.
Parámetro técnico
| Modelo |
flujo (³ de m /h) |
Cabeza (m) |
Velocidad (r/min) |
Eficacia máxima (%) |
NPSH (NPSHr) m |
Poder máximo permisible del motor (kilovatios) |
Peso neto (kilogramo) |
| 350YYTL-24 | 1280 | 25,2 | 740 | 75 | 6,5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22,3 | 81 | |||||
| 350YYTL-10 | 640 | 11,2 | 490 | 72 | 3,4 | 55 | 3200 |
| 960 | 10,2 | 78 | |||||
| 1060 | 9,1 | 79 | |||||
| 400YYTL-24 | 1760 | 25,5 | 740 | 80 | 6,8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL-10 | 1160 | 11,3 | 490 | 78 | 3,2 | 75 | 3500 |
| 1450 | 10,5 | 80 | |||||
| 1740 | 9,4 | 81 | |||||
| 500YYTL-24 | 2800 | 25,8 | 590 | 82 | 7,1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21,6 | 86 | |||||
| 500YYTL-16 | 2320 | 18,2 | 490 | 82 | 3,8 | 75 | 4500 |
| 2900 | 16,5 | 85 | |||||
| 3480 | 14,8 | 86 | |||||
| 600YYTL-24 | 4500 | 25,5 | 590 | 83 | 8,0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL-16 | 3737 | 17,6 | 490 | 83 | 5,5 | 400 | 6000 |
| 4568 | 16,6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL-24 | 6400 | 25,5 | 490 | 84 | 8,0 | 1000 | 8000 |
| 8000 | 24 | 88,5 | |||||
| 9600 | 21,5 | 89,5 | |||||
| 700YYTL-18 | 5550 | 19,2 | 425 | 84 | 6,1 | 630 | 8000 |
| 6940 | 18 | 88,5 | |||||
| 8327 | 16,2 | 89,5 | |||||
| 800YYTL-24 | 8250 | 27 | 490 | 87,5 | 9,6 | 1250 | 8800 |
| 10500 | 24 | 89,5 | |||||
| 12000 | 21,3 | 87,5 | |||||
| 800YYTL-18 | 7156 | 20,3 | 425 | 87,5 | 7,2 | 800 | 8800 |
| 9100 | 18,1 | 89,5 | |||||
| 10400 | 16 | 87,5 | |||||
| 900YYTL-24 | 12000 | 26 | 370 | 86 | 8,3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21,5 | 90,2 | |||||
| 900YYTL-19 | 10700 | 20,7 | 330 | 86 | 6,6 | 1250 | 11400 |
| 13380 | 19,1 | 90 | |||||
| 16050 | 17,1 | 90,2 |
Material de la pieza del flujo
Suministramos varias clases de material: CD4MCu, Cr30, 304, 304L, 316L, 904l (UB-6), 20#alloy, 2507, 2205 y así sucesivamente.
Estructura
| 1 | Nuez redonda | 2 | Cubierta del cojinete posterior | 3 | Tornillo de ajuste | 4 | Cojinete posterior | 5 | Enchufe de la ventilación |
| 6 | Rodamiento delantero | 7 | Cubierta del rodamiento delantero | 8 | Agua que conserva la placa | 9 | perno | 10 | Anillo o |
| 11 | Cubierta de la bomba | 12 | Sello mecánico | 13 | Cuerpo de bomba | 14 | impeledor | 15 | Nuez del impeledor |
| 16 | perno | 17 | Anillo o | 18 | Cierre el tornillo | 19 | Portada | 20 | Anillo o |
| 21 | Anillo o | 22 | llave | 23 | Anillo o | 24 | Cuerpo del transporte | 25 | Glándula del agua de enfriamiento |
| 26 | Indicador del aceite | 27 | eje | 28 | Tubo de agua de enfriamiento | 29 | Acercamiento de la caja | 30 | Cuchilla de la ayuda |
| 31 | Anillo o | 32 | Sello de aceite del marco | 33 | manga de espaciador | 34 | llave |
Método de la transferencia
Conexión directa: La bomba y el motor están conectados directamente con el motor a través de un acoplamiento flexible del diafragma largo.
Impulsión de correa: Cambie la velocidad para ajustar el funcionamiento de la bomba a través de la impulsión de la V-correa.
Reductor: Reduzca la velocidad a través del reductor, conveniente para la bomba de poder más elevado
Gire la dirección
Del lado de la impulsión, la bomba gira a la derecha. La dirección de la rotación de la bomba se puede también cambiar según la instalación in situ de la tubería del usuario.

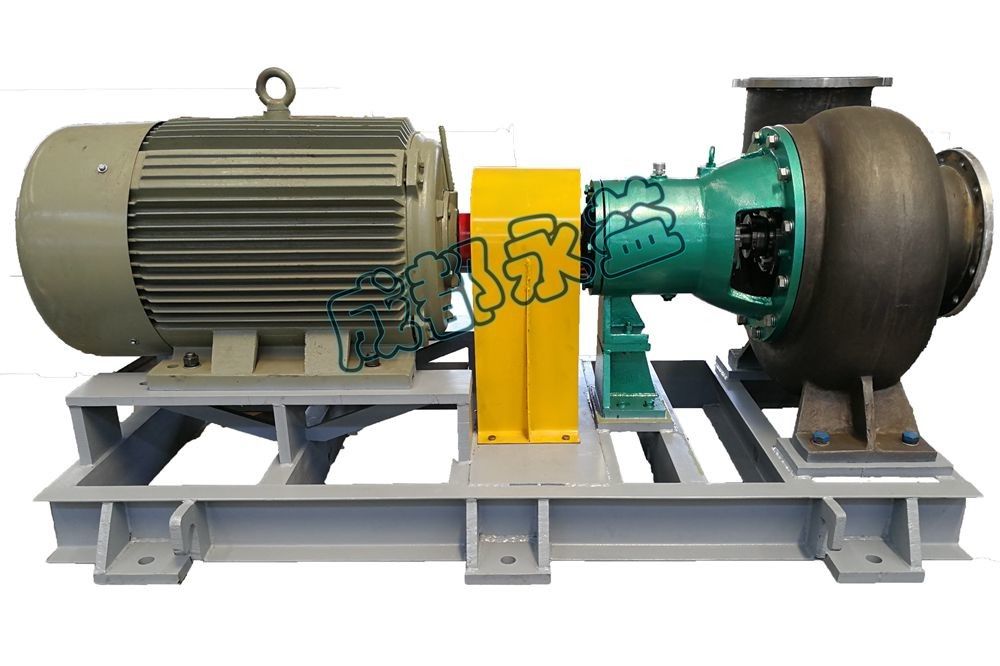

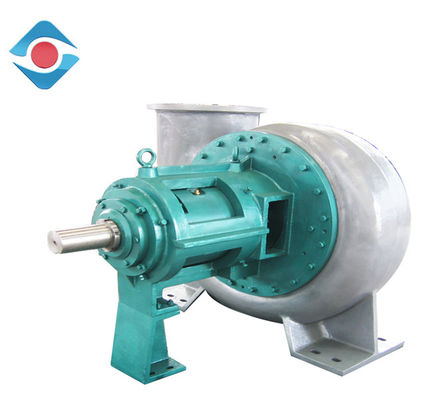

Imagen del producto
