Datos del producto:
Pago y Envío Términos:
|
| Flujo: | 4-2040 m3/h | Gama principal: | los 2-300m |
|---|---|---|---|
| Rodete: | Cerrado | Fase: | Monofásico |
| Presión: | 25bar | Motor: | IP55 |
| Alta luz: | centrifugal chemical pump,pumps used in chemical industry |
||

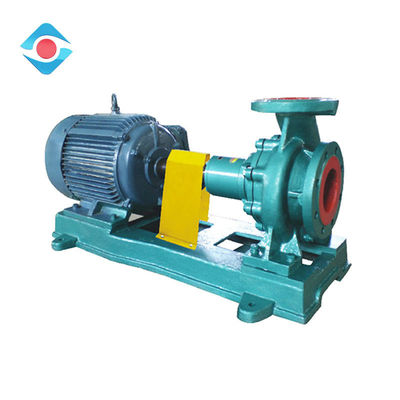

la sustancia química horizontal Anti-erosiva antiácida 4-2040m3/h bombea la monofásico para la refinería de petróleo
Característica de producto
bomba partida del volute de la parte radial de una sola sección, horizontal
impeledor cerrado estándar e impeledor abierto
cuerpo de bomba y anillo reemplazables del impeledor
sello de embalaje y sello mecánico
los rebordes siguen el GB, estruendo, ANSI, estándares del hectogramo

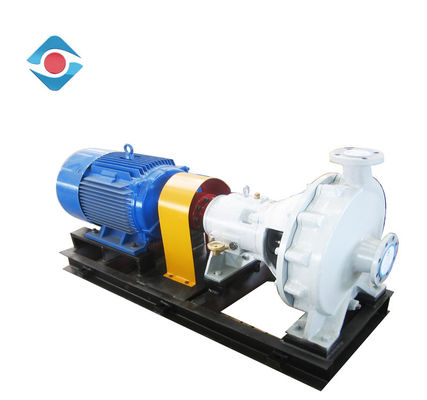

Exhibición del producto

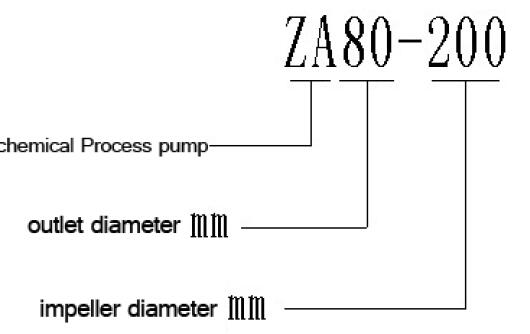

Definición modelo
El defination modelo puede ayudarle a entender la bomba claramente, el diámetro del impeledor y el diámetro del mercado. ZA80-200 como un ejemplo:
Dibujo seccional
|
102,00 |
cuerpo de bomba |
161,00 |
cubierta de la bomba |
183,00 |
Pie de ayuda |
|
210,00 |
eje |
230,00 |
impeledor |
320,00 |
Cojinete de bolas |
|
320,01 |
Cojinete de bolas |
330,00 |
Soporte del transporte |
360,00 |
Llevar la cubierta |
|
360,01 |
Llevar la cubierta |
400,00 |
Junta plana |
400,01 |
Junta plana |
|
412,00 |
Anillo o |
412,01 |
Anillo o |
433,00 |
Sello mecánico |
|
433,01 |
Sello mecánico |
471,00 |
Cubierta de lacre |
471,01 |
Cubierta de lacre |
|
502,00 |
Anillo del desgaste que encajona |
502,01 |
Anillo del desgaste que encajona |
502,02 |
Anillo del desgaste que encajona |
|
503,00 |
Anillo del desgaste del impeledor |
503,01 |
Anillo del desgaste del impeledor |
507,00 |
deflrctor |
|
507,01 |
desviación |
524,00 |
manga |
524,01 |
manga |
|
638,00 |
Constante-nivel-engrasador |
644,00 |
Lubricante del anillo |
673,00 |
Filtro del respiradero |
|
710,00 |
tubo |
915,00 |
Parte movible roscado |
922,00 |
Nuez del impeledor |
|
923,00 |
Nuez del transporte |
932,00 |
anillo de retención |
Especificación
| bomba del proceso químico de las ZA-series | ||
| Parámetro técnico | Medio | |
| DN | 25-400m m |
|
| Flujo Q | <2600m3> | |
| Cabeza H | <250m> | |
| Presión P | <2> | |
| Temperatura T | -80℃-450℃ | |

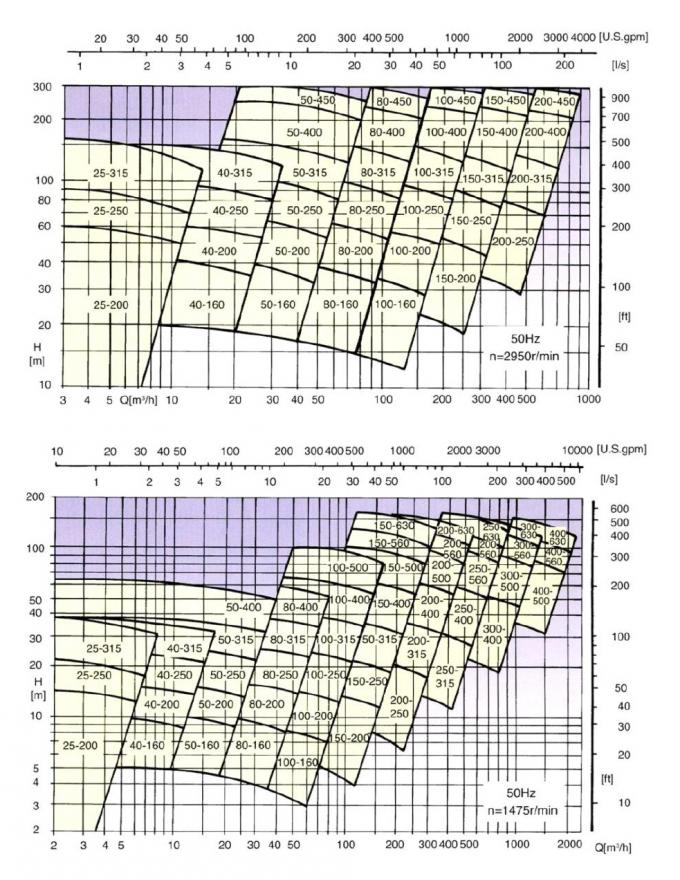

Curva de funcionamiento
