Datos del producto:
Pago y Envío Términos:
|
| Teoría: | Vórtice | Flujo máximo: | 800m3 / h |
|---|---|---|---|
| Cabeza máxima: | los 50M | tensión: | 380V |
| Reborde de la salida: | DN40-DN250 | Protección de la bomba: | IP44/IP54 |
| Rodete: | Impeledor de cobre amarillo | ||
| Resaltar: | bombas del sumergible del impeledor del vórtice,tipo bomba del vórtice |
||

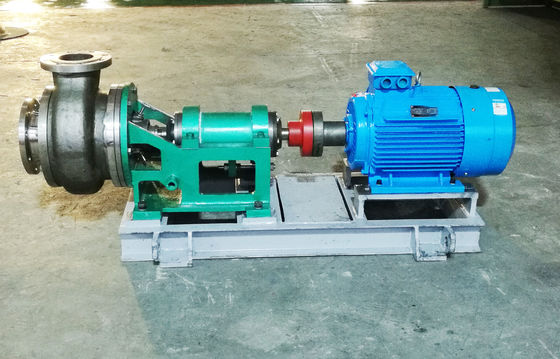

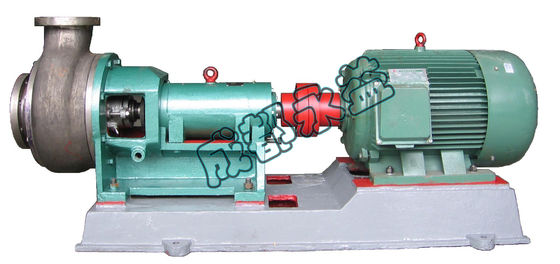

La bomba rotatoria del impeledor del vórtice de la sola etapa/el vórtice horizontal bombea el ³ /h de los 8~750m
Datos técnicos
Parámetro técnico
|
Modelo |
Funcionamiento del agua potable |
||||
|
Flujo (³ de m /h) |
Cabeza (m) |
Velocidad giratoria (r/min) |
Eficacia (%) |
NPSHr (m) |
|
|
40XWD-250 |
8-20 |
15-27 |
1450 |
29 |
2,4 |
|
40XWD-315 |
10-30 |
25-40 |
1450 |
32 |
2,6 |
|
50XWD-250 |
30-50 |
15-28 |
1450 |
35 |
2,5 |
|
50XWD-315 |
30-50 |
25-40 |
1450 |
35 |
2,6 |
|
50XWD-400 |
30-50 |
38-60 |
1450 |
32 |
2,8 |
|
65XWD-250 |
50-80 |
15-25 |
1450 |
38 |
2,2 |
|
65XWD-315 |
50-80 |
25-40 |
1450 |
40 |
2,4 |
|
65XWD-400 |
50-80 |
38-60 |
1450 |
37 |
2,6 |
|
80XWD-250 |
80-120 |
15-25 |
1450 |
45 |
2,6 |
|
80XWD-315 |
80-120 |
22-38 |
1450 |
46 |
2,7 |
|
80XWD-400 |
80-120 |
35-55 |
1450 |
47 |
2,9 |
|
100XWD-250 |
120-180 |
10-20 |
1450 |
51 |
2,7 |
|
100XWD-315 |
120-180 |
18-35 |
1450 |
52 |
2,8 |
|
100XWD-400 |
120-180 |
35-50 |
1450 |
54 |
2,8 |
|
125XWD-250 |
180-250 |
10-20 |
1450 |
55 |
2,9 |
|
125XWD-315 |
180-250 |
18-35 |
1450 |
57 |
3,1 |
|
125XWD-400 |
180-250 |
35-50 |
1450 |
60 |
3,2 |
|
150XWD-315 |
250-350 |
20-35 |
1450 |
62 |
3,2 |
|
150XWD-400 |
250-350 |
32-50 |
1450 |
65 |
3,2 |
|
300XWD-315 |
350-650 |
20-30 |
1450 |
65 |
3,3 |
|
200XWD-400 |
650-650 |
28-45 |
1450 |
67 |
3,3 |
|
250XWD-400 |
450-750 |
28-45 |
1450 |
69 |
3,3 |
Estructura
| 1 |
portada |
8 | enjuague de la boca | 15 | cojinete posterior | 22 | soporte del cuerpo del transporte | 29 | Anillo o |
| 2 | desgaste-resista la placa | 9 | glándula de embalaje | 16 | cubierta del cojinete posterior | 23 | rodamiento delantero | 30 | Anillo o |
| 3 | impeledor | 10 | casquillo del rodamiento delantero | 17 | glándula posterior del sello de aceite | 24 | sello de aceite del marco | 31 | llave |
| 4 | cuerpo de bomba | 11 | soporte del cuerpo del transporte | 18 | llave | 25 | glándula delantera del sello de aceite | 32 | nuez del impeledor |
| 5 | vice cámara del impeledor | 12 | cuerpo del transporte | 19 | sello de aceite del marco | 26 | llenador | 33 | cierre el tornillo |
| 6 | vice impeledor | 13 | el llevar | 20 | nuez del ajuste | 27 | anillo de cierre del agua | ||
| 7 | sitio de embalaje | 14 | cacerola del bafle del aceite | 21 | tornillo de ajuste | 28 | manga |
Campos del uso
Utilizado principalmente en industrias de la industria química, de la industria petroquímica, de la refinería de petróleo, de la industria química de carbón, de la central eléctrica, de la industria de la fabricación de papel, de la industria farmacéutica, de la industria de azúcar, de la industria alimentaria, de la planta siderúrgica, del tratamiento con ácido inútil etc.
FAQ
1. Q: ¿Es usted fabricante o una empresa comercial?
A: Somos fabricante establecido en 1995, fabricante profesional de bomba del sustancia-proceso y mezclador ahorro de energía con experiencia de más de 20 años.
2. Q: ¿Cuál es su plazo de expedición?
A: El orden del lote será enviado en el plazo de 40 días laborables después de recibir el depósito.
3. Q: ¿Cuál es su política de servicio de garantía?
A: 12 meses para todos los productos, y la garantía de algunos productos es 24months.
4. Q: ¿Qué información que necesito ofrecer para la cita?
A: Medio: __________pH: ______
Gravedad específica: Temperatura del _____: _______
Capacidad/flujo: Cabeza de ________m3/h: _________m
Voltaje: Frecuencia del ____________V: _________Hz
Poder: _____________KW
5. Q: ¿Cuál es su cantidad mínima?
A: Un sistema también se acoge con satisfacción a nosotros.
