Datos del producto:
Pago y Envío Términos:
|
| Teoría: | Bomba del flujo de la mezcla | Flujo máximo: | 6500m3/h |
|---|---|---|---|
| Cabeza máxima: | los 25m | Brida: | Personalizado |
| tensión: | 380V/440v | Peso: | 330-9950KG |
| color: | Personalizado | Tipo de producto: | Proceso de las sustancias químicas |
| Resaltar: | bomba centrífuga del flujo mezclado,bomba mezclada del flujo |
||
Eficacia alta conducida eléctrica de la bomba mezclada del flujo anti - abrasivo para FGD mojado
Características
1. Estudie los modelos hidráulicos excelentes en el país y en el extranjero, tecnología avanzada uso del análisis de simulación por ordenador, la bomba que diseñamos tiene excelente rendimiento y altas confiabilidad y estabilidad.
2. Absorba completamente las ventajas estructurales de las bombas de la desulfurización de diverso nacional y los fabricantes extranjeros, bomba de las YYTL-series tienen las características de la estructura simple, del mantenimiento conveniente y de la operación confiable.
3. El componente del desbordamiento tiene selección material razonable, que cumple los requisitos de la resistencia a la desgaste-resistencia y a la corrosión de la mezcla para transportar diversas medias condiciones.
4. Del rotor del componente mueble axialmente
Parámetro técnico
|
Modelo |
flujo (³ de m /h) |
Cabeza (m) |
Velocidad (r/min) |
Eficacia máxima (%) |
NPSH (NPSHr) m |
Poder máximo permisible del motor (kilovatios) |
Peso neto (kilogramo) |
|
350YYTL-24 |
1280 |
25,2 |
740 |
75 |
6,5 |
200 |
3200 |
|
1600 |
24 |
80 |
|||||
|
1920 |
22,3 |
81 |
|||||
|
350YYTL-10 |
640 |
11,2 |
490 |
72 |
3,4 |
55 |
3200 |
|
960 |
10,2 |
78 |
|||||
|
1060 |
9,1 |
79 |
|||||
|
400YYTL-24 |
1760 |
25,5 |
740 |
80 |
6,8 |
280 |
3500 |
|
2200 |
24 |
82 |
|||||
|
2640 |
22 |
83 |
|||||
|
400YYTL-10 |
1160 |
11,3 |
490 |
78 |
3,2 |
75 |
3500 |
|
1450 |
10,5 |
80 |
|||||
|
1740 |
9,4 |
81 |
|||||
|
500YYTL-24 |
2800 |
25,8 |
590 |
82 |
7,1 |
450 |
4500 |
|
3500 |
25 |
85 |
|||||
|
4200 |
21,6 |
86 |
|||||
|
500YYTL-16 |
2320 |
18,2 |
490 |
82 |
3,8 |
75 |
4500 |
|
2900 |
16,5 |
85 |
|||||
|
3480 |
14,8 |
86 |
|||||
|
600YYTL-24 |
4500 |
25,5 |
590 |
83 |
8,0 |
710 |
6000 |
|
5500 |
24 |
87 |
|||||
|
6500 |
22 |
88 |
|||||
|
600YYTL-16 |
3737 |
17,6 |
490 |
83 |
5,5 |
400 |
6000 |
|
4568 |
16,6 |
87 |
|||||
|
5400 |
15 |
88 |
|||||
|
700YYTL-24 |
6400 |
25,5 |
490 |
84 |
8,0 |
1000 |
8000 |
|
8000 |
24 |
88,5 |
|||||
|
9600 |
21,5 |
89,5 |
|||||
|
700YYTL-18 |
5550 |
19,2 |
425 |
84 |
6,1 |
630 |
8000 |
|
6940 |
18 |
88,5 |
|||||
|
8327 |
16,2 |
89,5 |
|||||
|
800YYTL-24 |
8250 |
27 |
490 |
87,5 |
9,6 |
1250 |
8800 |
|
10500 |
24 |
89,5 |
|||||
|
12000 |
21,3 |
87,5 |
|||||
|
800YYTL-18 |
7156 |
20,3 |
425 |
87,5 |
7,2 |
800 |
8800 |
|
9100 |
18,1 |
89,5 |
|||||
|
10400 |
16 |
87,5 |
|||||
|
900YYTL-24 |
12000 |
26 |
370 |
86 |
8,3 |
1800 |
11400 |
|
15000 |
24 |
90 |
|||||
|
18000 |
21,5 |
90,2 |
|||||
|
900YYTL-19 |
10700 |
20,7 |
330 |
86 |
6,6 |
1250 |
11400 |
|
13380 |
19,1 |
90 |
|||||
|
16050 |
17,1 |
90,2 |

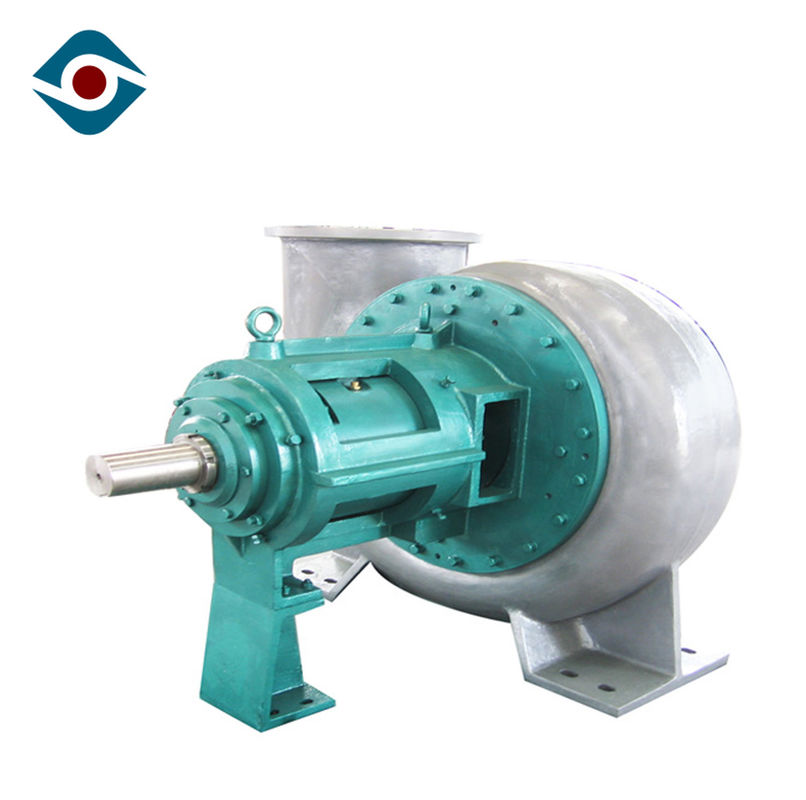

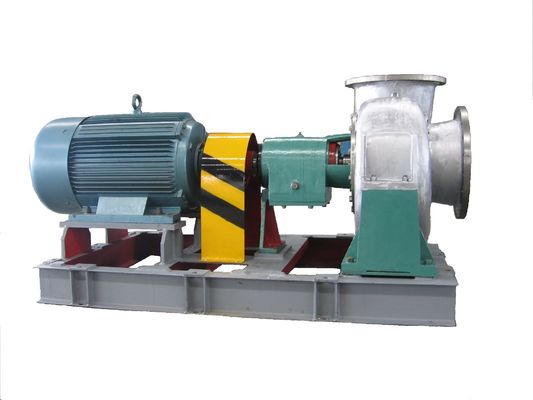

Imagen del producto
Estructura
|
1 |
Nuez redonda |
2 |
Cubierta del cojinete posterior |
3 |
Tornillo de ajuste |
4 |
Cojinete posterior |
5 |
Enchufe de la ventilación |
|
6 |
Rodamiento delantero |
7 |
Cubierta del rodamiento delantero |
8 |
Agua que conserva la placa |
9 |
perno |
10 |
Anillo o |
|
11 |
Cubierta de la bomba |
12 |
Sello mecánico |
13 |
Cuerpo de bomba |
14 |
impeledor |
15 |
Nuez del impeledor |
|
16 |
perno |
17 |
Anillo o |
18 |
Cierre el tornillo |
19 |
Portada |
20 |
Anillo o |
|
21 |
Anillo o |
22 |
llave |
23 |
Anillo o |
24 |
Cuerpo del transporte |
25 |
Glándula del agua de enfriamiento |
|
26 |
Indicador del aceite |
27 |
eje |
28 |
Tubo de agua de enfriamiento |
29 |
Acercamiento de la caja |
30 |
Cuchilla de la ayuda |
|
31 |
Anillo o |
32 |
Sello de aceite del marco |
33 |
manga de espaciador |
34 |
llave |
|
