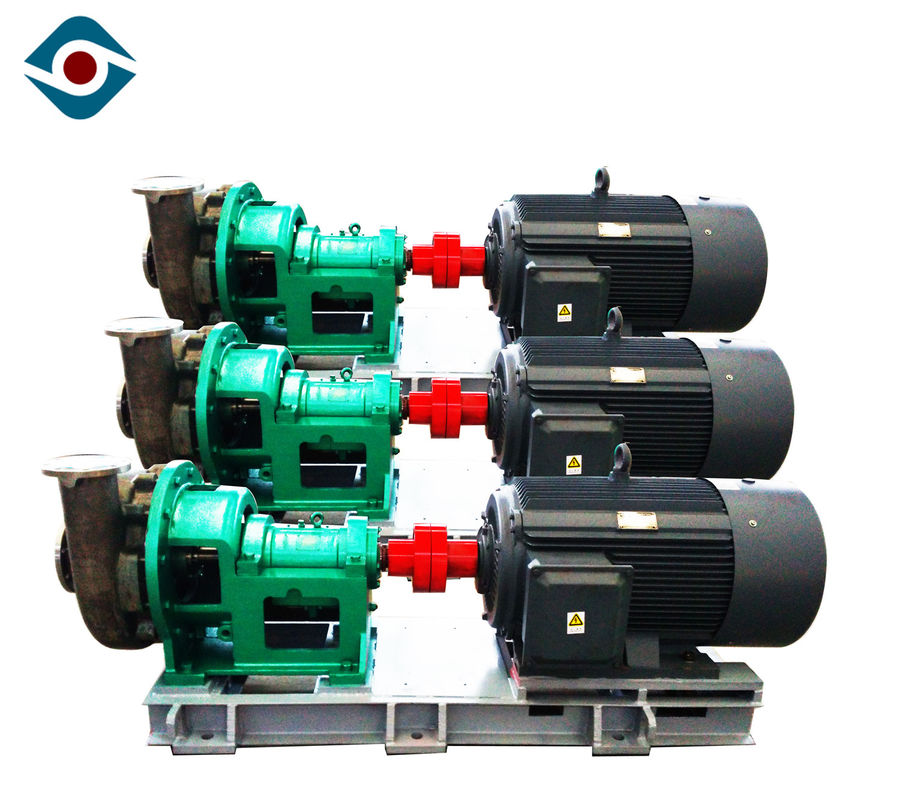

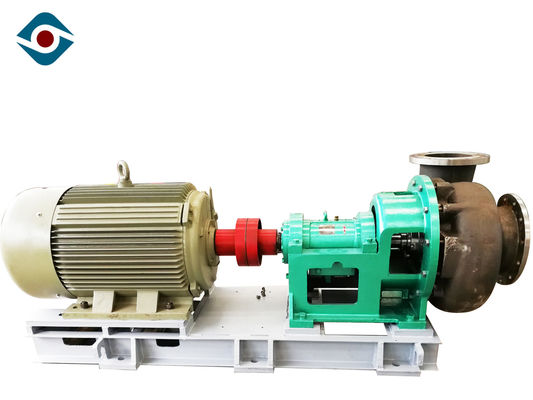

Bomba fuerte a dos caras del ácido sulfúrico del acero inoxidable, bomba química a prueba de ácido

Bomba fuerte a dos caras del ácido sulfúrico del acero inoxidable, bomba química a prueba de ácido

Estructura

1. Sola etapa, sola succión, tipo voladizo bomba centrífuga química.

2. La estructura montada y línea central montada del pie está disponible; Cubierta partida de la parte radial.

3. Los transportes son pieza rotatoria ajustable instalada en el soporte del cojinete.

4. Mercado de la bomba en un lado de cubierta.

5. El sello mecánico se adopta como el lacre del eje.

6. Direct se juntó por el tipo acoplamientos o acoplamientos flexibles de la garra.

Característica de la bomba

• Buena resistencia a la corrosión;
• La estructura y convenientes simples mantienen;
• Alta eficacia de operación
• Ahorro de energía y protección del medio ambiente

Soporte del cuerpo del transporte

El soporte del cuerpo del transporte de la bomba de WD es estructura del marco del arrabio (HT200, HT250) con suficiente rigidez y cierta amortiguación de choque, su papel es apoyar el cuerpo de bomba y el cuerpo del transporte.

Cuerpo del transporte

El cuerpo del transporte equipado de los transportes del balanceo para apoyar las fuerzas radiales y axiales del eje de la bomba. La bomba de WD se equipa de dos rodamientos angulares del contacto de la sola fila en el lado del acoplamiento para soportar fuerzas axiales y radiales. Un rodamiento de rodillos cilíndrico de la sola fila se monta en el lado de la bomba para soportar fuerzas radiales. Un agua 316L que conserva la placa se coloca en la parte frontal de la glándula del rodamiento delantero para evitar que los medios o el otro líquido incorporen el rodamiento delantero.

Estructura

Dimensión de la instalación

Más detalles
