Datos del producto:
Pago y Envío Términos:
|
| Teoría: | Bomba de flujo axial | Flujo: | 500-13000m3/h |
|---|---|---|---|
| Cabeza: | los 2-8m | DN: | 300-1100m m |
| tensión: | 380V/Customized | Garantía: | 1 año |
| color: | Personalizado | Estructura: | Bomba de una sola sección |
| Resaltar: | bomba de propulsor horizontal del flujo axial,bomba centrífuga del flujo axial |
||
Succión sumergible horizontal de la eficacia alta de la bomba de flujo axial de la capacidad grande sola
Producto Desription
la bomba de flujo axial química de las ZW-series es bomba voladiza de una sola sección. Adopta la estructura de puerta delantero-abierta. Esta estructura es muy simple y conveniente para mantener, porque el cuerpo y la tubería de bomba no son necesarios ser desmontados. El cuerpo de bomba se apoya de su centro; la alineación del rotor es buena; se adopta el sello de embalaje, cuando está requerido especialmente, sello mecánico se puede adoptar para el sello. El impeledor y la boca de la succión hacen juego muy bien. Cuando son transferringabrasive los materiales, la única necesidad de la cosa de hacer son cambiar el impeledor y la boca de la succión. De esta manera, la vida de servicio del cuerpo de bomba se aumenta.
Parámetro técnico
bomba de flujo axial horizontal de las ZW-series
| No. | Modelo |
Flujo m3/h |
Cabeza m |
Velocidad giratoria r/min |
Poder del motor Kilovatio |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |
bomba de flujo axial vertical de las ZL-series
| No. | Modelo |
Flujo m3/h |
Cabeza m |
Velocidad giratoria r/min |
Poder del motor Kilovatio |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Estructura
| 1 | Nuez del impeledor | 8 | Sitio de embalaje | 15 | acoplamiento | 22 | sello de aceite del marco | 29 | llenador |
| 2 | Cubierta de lacre | 9 | Base del transporte | 16 | acoplamiento | 23 | Baje llevar la cubierta superior | 30 | Cubierta de lacre |
| 3 | junta | 10 | sello de aceite del marco | 17 | motor | 24 | Baje llevar una cubierta más baja | 31 | impeledor |
| 4 | envoltura | 11 | baje el transporte | 18 | Nuez redonda | 25 | Cubierta que embala | ||
| 5 | eje | 12 | base | 19 | cubierta superior del transporte | 26 | boca | ||
| 6 | manga | 13 | Base del motor | 20 | transporte superior | 27 | Anillo de cierre del agua | ||
| 7 | Cuerpo de bomba | 14 | Indicador del aceite | 21 | Caso del transporte | 28 | Cubierta de la bomba |
Características
1) Adoptando el modelo hidráulico excelente en el extranjero y adoptando la tecnología avanzada del análisis de simulación por ordenador (Pro/E, CFD y otras plataformas de programación), la bomba tiene excelente rendimiento y altas confiabilidad y estabilidad. Adopta la ayuda del pie, rotor voladizo, estructura hidráulica excelente, forma avanzada del sello del eje, tipo de poca velocidad operación, no sólo la bomba corre suavemente, pero también la confiabilidad es alta. Este tipo de bomba tiene eficacia alta, zona de la eficacia alta y buen funcionamiento de la anti-cavitación.
2) Absorba completamente las ventajas de las bombas de flujo axial a casa y en el extranjero, la bomba axial de las ZW-series tiene la característica de la estructura simple, del mantenimiento conveniente y de la operación confiable.
3) La selección material del componente de la sobreintensidad de corriente de la bomba es razonable. El material tiene vida de servicio larga y cumple la desgaste-resistencia y los requisitos resistentes a la corrosión de la mezcla para transportar diversas medias condiciones.
4) El sello del eje adopta dos clases de formas del sello: sello de embalaje y sello mecánico, que es conveniente para que el usuario seleccione la forma apropiada del sello del eje según la situación real.
El material elige
Ofrecemos CD4MCu, Cr30, 304, 304L, 316L, 904L (UB-6), 20# y algunos otros materiales para que usted elija.
| Industria | Estación | Material corto del impeledor y del tubo de la succión |
| industria fosforada del fertilizante | estación que destella | Cr30 |
| estación de la concentración del ácido fosfórico | 904L | |
| Otras industrias | estación concentrada del ciclo | CD4MCu, Cr30, 304, 304L, 316, aleación 316L, 904L (UB-6), 20# y otros materiales |

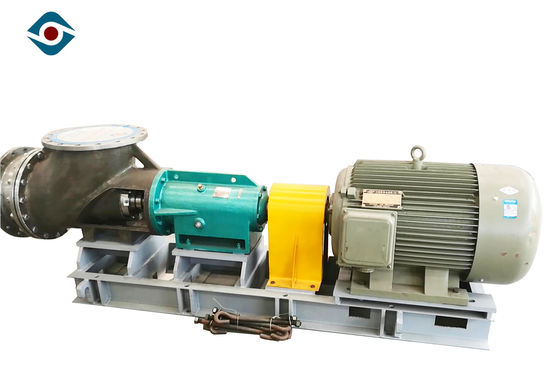

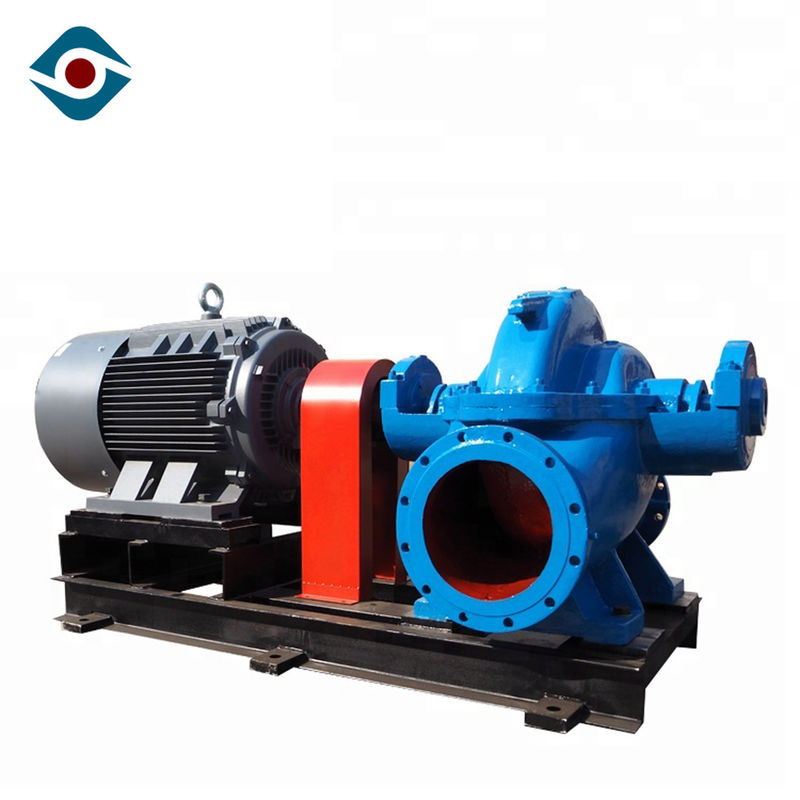

Imagen del producto
FAQ
1. Q: ¿Es usted fabricante o una empresa comercial?
A: Somos fabricante establecido en 1995, fabricante profesional de bomba del sustancia-proceso y mezclador ahorro de energía con experiencia de más de 20 años.
2. Q: ¿Cuál es su plazo de expedición?
A: El orden del lote será enviado en el plazo de 40 días laborables después de recibir el depósito.
3. Q: ¿Cuál es su política de servicio de garantía?
A: 12 meses para todos los productos, y la garantía de algunos productos es 24months.
4. Q: ¿Qué información que necesito ofrecer para la cita?
A: Medio: __________pH: ______
Gravedad específica: Temperatura del _____: _______
Capacidad/flujo: Cabeza de ________m3/h: _________m
Voltaje: Frecuencia del ____________V: _________Hz
Poder: _____________KW
5. Q: ¿Cuál es su cantidad mínima?
A: Un sistema también se acoge con satisfacción a nosotros.
