Datos del producto:
Pago y Envío Términos:
|
| Capacidad máxima: | los 364m 3 h | Cabeza máxima: | los 58M |
|---|---|---|---|
| Poder del motor: | Menos que 160KW | color: | Personalizado |
| tensión: | 380V/660V/1140V | Estructura: | Bomba vertical |
| Rendimiento: | bomba del desgaste | ||
| Alta luz: | vertical sewage pump,industrial slurry pumps |
||

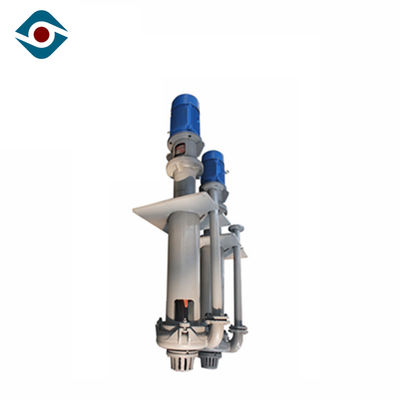

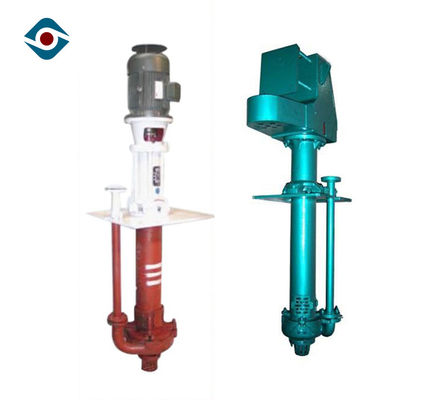

Bomba sumergible centrífuga vertical de la mezcla, sola etapa de la bomba vertical de la turbina
Uso principal
1. Muchas clases de explotaciones mineras, tales como minería aurífera, explotación minera de cobre, explotación del cabón, explotación minera del hierro, explotación minera de la lata, explotación minera de la arena, y así sucesivamente.
2. Muchas clases de fábricas, tales como fábrica del alúmina, fábrica del carbón, fábrica del suger, fábrica química, fábrica del tratamiento de aguas factory.cement y así sucesivamente.
3. mineral, dragado de la arena del río, uso del aumentador de presión de la arena, proceso mineral, y trabajo de desecación.
Gama del parámetro
|
Nombre |
bomba vertical de la mezcla de las ZJL-series |
|
Cabeza |
4 ~ 60 m |
|
Capacidad |
6 ~ ³ /h de los 364m |
|
Tamaño de la descarga |
40mm~200m m |
|
Tamaño de la entrada |
50mm~250m m |
|
Eficacia máxima |
el 70% |
|
NPSH |
el 1.4m~3.5m |
|
Poder máximo permisible del motor |
315 kilovatios |
|
Diámetro |
200mm~470m m |
Características de producto
|
Estructura voladiza |
El ZJL estándar bombea la característica un eje cantilevered que sea hasta 2400m m largos. El eje cantilevered significa que no hay requisito del lacre del eje y los transportes del extremo de la impulsión no entran en el contacto con ningún producto bombeado. Esto reduce el riesgo de fracaso del transporte y amplía la vida del desgaste de las bombas. |
|
|
Los componentes mojados del extremo son manufacturados del hierro blanco del cromo de alta calidad del 27% o del acero revestido de goma para la resistencia de desgaste y la vida de servicio excepcionales con la corrosión mínima. El diseño resistente puede bombear de alta densidad y las mezclas abraisive y los pasos grandes del impeledor permiten la transferencia de partículas grandes sin bloqueos en una amplia gama de explotación minera, de proceso y de usos industriales pesados. Las opciones mojadas del eje corto del extremo están disponibles adaptarse a usos severos del deber. |
|
Columna y tubos de descarga |
La columna y los tubos de descarga están disponibles en una gama de materiales adaptarse a los requisitos de operadores. Las opciones estándar incluyen el acero suave y el acero suave alineado caucho. Las opciones compuestas están disponibles. |
|
Fuente de alimentación |
Las bombas se pueden conducir directamente usando los motores eléctricos o transmitido por banda con velocidad del sistema o la operación variable de la velocidad. |
Material
|
Descripción |
Material estándar |
Opciones materiales |
|
Eje |
Acero suave 4140 |
Disponible a petición |
|
Soporte del cojinete |
Arrabio |
|
|
Columna |
Acero suave |
|
|
Tamiz superior |
Caucho |
Arrabio |
|
Baje el tamiz |
Arrabio |
|
|
Trazador de líneas trasero |
Hierro del blanco del 27% Chrome |
|
|
Cubierta de la bomba |
Hierro del blanco del 27% Chrome |
Hierro blanco alineado caucho |
|
Impeledor |
Hierro del blanco del 27% Chrome |
Caucho |
|
Tubo de descarga |
Acero suave |
Compuesto alineado caucho del acero suave |
|
Placa de adaptador |
Acero suave |
|
Estructura
| 1 | Cubierta del Volute | 2 | ayuda | 3 | Base del motor |
| 4 | Impeledor | 5 | Placa de ayuda izquierda | 6 | Tubo de descarga |
| 7 | Placa posterior del trazador de líneas | 8 | Cuerpo del transporte | 9 | Placa de ayuda derecha |
Control de calidad
Probamos el contenido químico de la cubierta por el espectrómetro para cada horno. El certificado de prueba materiral para las piezas principales podía ser proporcionado.
Hicimos la prueba de presión estática hydralic para cada bomba. El informe de prueba hydralic podía ser proporcionado.
Para la bomba de la mezcla, apenas hacemos la prueba staic de la balanza; Para cada bomba de API610&Chemical, haremos la prueba del equilibrio dinámico. El informe de prueba de la balanza podía ser proporcionado.
Haremos la prueba de funcionamiento para cada bomba antes de entrega, nosotros probaremos capacidad, la cabeza, la velocidad de la bomba, la eficacia, ruido de la bomba de NPSHr, de la vibración y tempreture del transporte. El informe podía ser proporcionado.
