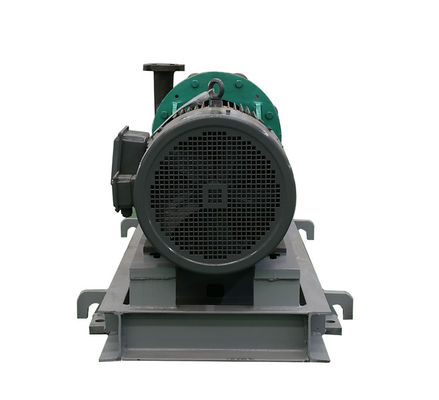

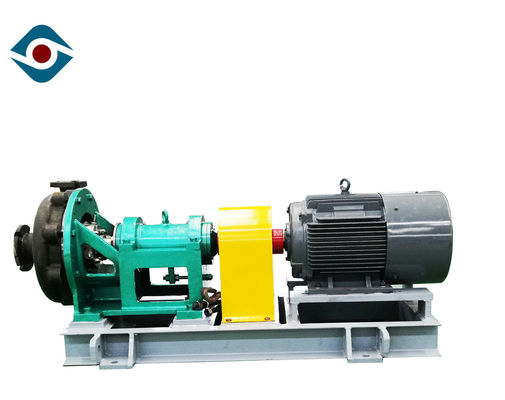

El tipo abierto parte posterior saca la instalación horizontal del uno mismo de las bombas centrífugas del oscurecimiento

Abra el tipo bombas autocebantes centrífugas de la instalación horizontal extraible trasera

Datos de la operación

Tamaño de la descarga: 20m m ~250mm

Tamaño de la entrada: 32mm~300m m

Capacidad: ³ /h de los 4~2000m

Cabeza: los 2~160m

Eficacia máxima: el 65%

NPSH: los 0m~3.5m

Tipo del impeledor: cerrado/medio ábrase

RPM: 1450r/min~2900rpm

Construcción

• sellos de embalaje o sellos mecánicos
• instalación horizontal
• Diámetro nominal: DN32~DN300
• impeledor abierto suciedad-resistente
• la liquidación del impeledor se puede ajustar óptimo desde exterior
• succión horizontal y descarga vertical
• bomba partida del volute de la parte radial

Material

• Acero de carbono gris calificado del arrabio (Wcb)
• Acero de aleación Cf8
• Cf8m Cf3
• Aleación 20 de Cf3m (Ss-316l)
• Cd4mcu. Ni-aleaciones del níquel
• Ni-resista 2-1nicl
• R55 Hastelloy- B/C
• Metal de arma/bronce

Característica de la estructura

• Estándares ISO5199 y GB/T5656

• de acuerdo con un modelo hidráulico avanzado, una eficacia más alta

• alta flexibilidad y gama ancha del uso

• diseño del tirón-detrás: reduzca el mantenimiento y repare los costes

• piezas permutables

• Reborde del estándar de GB/T9113.1-2000PN2.5MPa

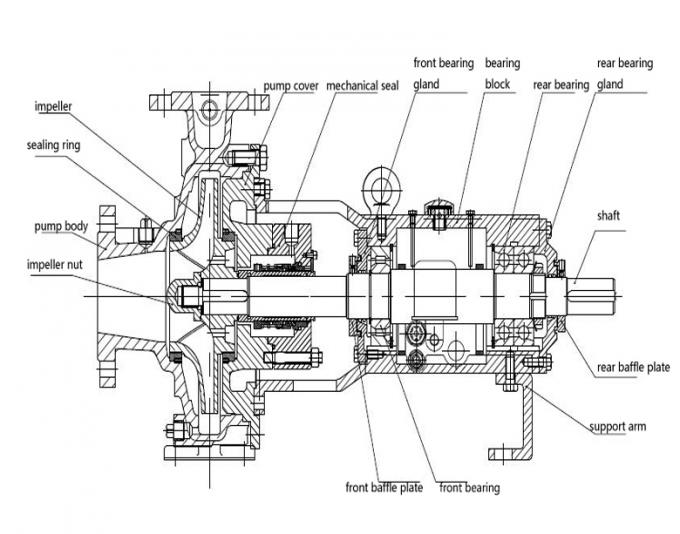

Detalles

Cubierta de la bomba: el diseño de la caja del volute, parte radial partida con los pies integrados, proporciona resistencia excelente a las cargas de la tubería y a la confiabilidad mejorada. El diseño extraible permite quitar el elemento giratorio sin afectar a la operación del buje del motor.

Impeledor: Inpleller es molde del inblock. Hay dos maneras de equilibrar la fuerza axial de la bomba: cuando el diámetro nominal del impeledor es inferior o igual 250m m, la cuchilla trasera se utiliza para equilibrar la fuerza; cuando el diámetro nominal del impeledor es más grande que o igual hasta 315m m, el anillo de cierre y el agujero de la balanza se utilizan para equilibrar la fuerza. La fuerza axial residual es absorbida por un sistema de rodamientos angulares del contacto.

Sello del eje: La dimensión de la cavidad del sello del eje cumple los requisitos de los diversos tipos del sello del eje. El sello de embalaje, sello mecánico del solo extremo, ejerce presión sobre el sello doble, sello doble pressureless, y el sello mecánico del cartucho se puede utilizar para cubrir la necesidad de los clientes.
