Datos del producto:
Pago y Envío Términos:
|
| Teoría: | Bombas centrífugas | Flujo máximo: | 1000m3/h |
|---|---|---|---|
| Cabeza máxima: | el 120M | marca: | Yongyi de Chengdu |
| color: | Personalizado | OEM: | bienvenida |
| Estructura: | Bomba de una sola sección | Combustible: | eléctrico |
| Nombre del producto: | Bomba centrífuga resistente da alta temperatura horizontal eléctrica del acero inoxidable | ||
| Resaltar: | bomba centrífuga del caso horizontal de la fractura,Bombas centrífugas industriales |
||
Resistente de alta temperatura horizontal eléctrico de la bomba centrífuga del acero inoxidable
Descripción de producto
1. Bombas centrífugas resistentes a la corrosión horizontales, con el canal de flujo espacioso del impeledor y el funcionamiento hidráulico superior.
2. la cubierta de la parte posterior del impeledor se equipa de la cuchilla trasera, que puede reducir medios salida.
3. Los tipos variables de eje sellan (sello mecánico incluyendo, sello dinámico + sello de embalaje, sello dinámico + K-tipo sello) se adoptan para cumplir los requisitos del lacre del eje para llevar medios variables
Característica de la estructura
Fractura de la parte radial, puerta posterior, bomba centrífuga del solo volute de la succión de la sola etapa
Impeledor: abra el impeledor, el impeledor semiabierto, el impeledor del vórtice y el impeledor cerrado.
El impeledor cerrado se diseña como impeledor del ancho-flujo según el principio de flujo polifásico, que es beneficioso al paso del medio sólido sin la obstrucción
el impeledor se diseña con las cuchillas traseras
las cuchillas de la parte posterior del frente se utilizan para evitar que el medio fluya detrás hacia la entrada de bomba
las cuchillas se utilizan para reducir la presión axial de la salida y para equilibrar la fuerza axial
el impeledor se monta en el eje con un ajuste cónico para la asamblea y el desmontaje fáciles
el impeledor se sujeta con la nuez del impeledor y el tornillo de cierre
Uso
Ácidos orgánicos e inorgánicos: ácido nítrico, ácido sulfúrico, ácido hidroclórico y ácido fosfórico.
Carbonato del hidróxido de sodio o sódico, solución alcalina del etc.
Compuestos orgánicos y otras materias primas y productos corrosivos.
Parámetro técnico
|
modelo |
Funcionamiento del agua potable |
||||||
|
flujo (m3/h) |
cabeza (m) |
velocidad (r/min) |
máximo eficacia (%) |
NPSH (NPSHr) m |
peso principal de la bomba Kilogramo |
componente del eje |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Especificación de trabajo
Flujo: 8-1000m3/h
Cabeza: el 15-120m
Gire la velocidad:<1500rpm>
Presión: 1.6MPa
Temperatura: - 50℃-130℃
Poder de Motoe: 5.5-315KW
Estructura
|
*1 |
Tornillo de cierre |
*8 |
Vice cámara del impeledor |
15 |
Casquillo del rodamiento delantero |
22 |
Cacerola de aceite |
*29 |
Manga |
|
2 |
Junta |
9 |
Anillo o |
*16 |
Rodamiento delantero |
23 |
Nuez del ajuste |
30 |
Anillo de cierre del agua |
|
*3 |
Nuez del impeledor |
*10 |
Vice impeledor |
17 |
Cuerpo del transporte |
24 |
Tornillo de ajuste |
31 |
Llenador |
|
4 |
Anillo o |
*11 |
Cámara del embalaje |
18 |
Soporte del transporte |
25 |
Soporte del cuerpo del transporte |
32 |
Anillo o |
|
*5 |
Impeledor |
12 |
Anillo o |
*19 |
Cojinete posterior |
*26 |
eje |
*33 |
llaves |
|
*6 |
Cuerpo de bomba |
13 |
Boca del agua de la aclaración |
20 |
Cubierta del cojinete posterior |
27 |
Cubierta del escudo |
|
|
|
7 |
Anillo o |
14 |
Agua que conserva la placa |
21 |
Llave |
28 |
Glándula de embalaje |
|

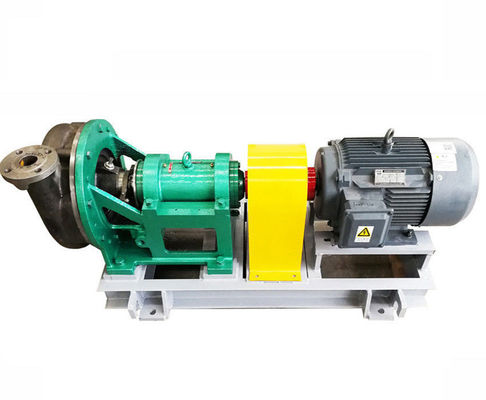

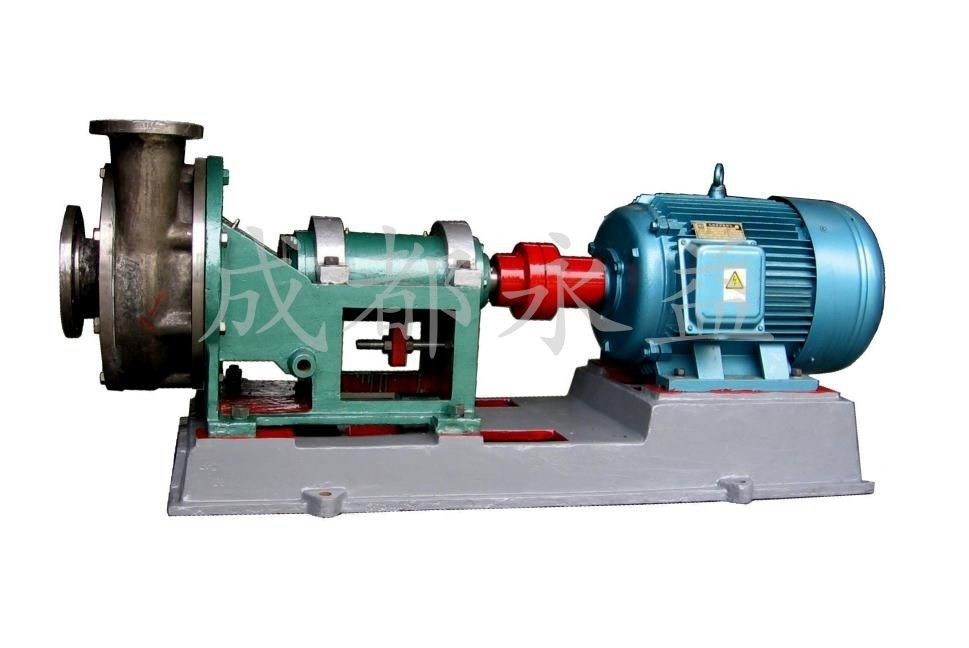

Imagen del producto
Procedimiento
Embalaje y envío
|
OEM |
Aceptable |
|
MOQ |
1 sistema |
|
Precio |
Negociable |
|
Puerto |
Shangai |
|
Pago |
T/T, L/C, Western Union |
|
Empaquetado |
Caso de madera de la exportación o como petición del cliente |
|
Plazo de expedición |
40 días según la cantidad de la orden |
|
Envío |
Por el mar, por el aire, en tren |
