Datos del producto:
Pago y Envío Términos:
|
| Teoría: | Bombas centrífugas | Flujo: | 8-1000m3/h |
|---|---|---|---|
| Cabeza: | el 15-120m | Presión: | 1.6Mpa |
| Líquido: | Ácido y álcali | marca: | Yongyi de Chengdu |
| color: | Personalizado | OEM: | bienvenida |
| Lubricación: | Grasa y aceite | ||
| Alta luz: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

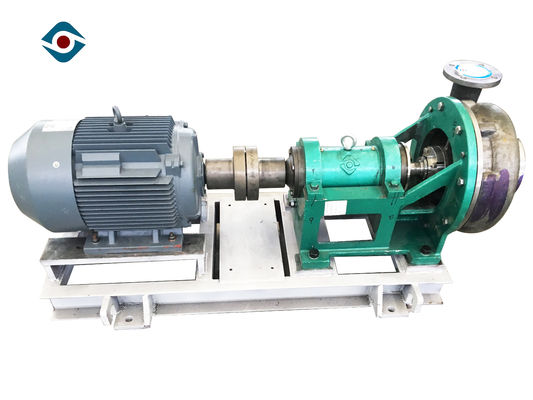

Bomba centrífuga horizontal de la sola etapa, bomba química centrífuga eléctrica
Datos técnicos
|
Modelo: bomba centrífuga de las WD-series |
Tipo del impeledor: mitad cerrada abierta |
| Tamaño de la descarga: 40mm~200m m | Tamaño de la entrada: 50mm~250m m |
| Capacidad: 8 ~ ³ /h de 800 m | Cabeza: 10 ~ 90 m |
| Eficacia máxima: el 70% | Tamaño de partícula máximo permitido: 20 milímetros |
| Tipo del sello: sello mecánico/sello dinámico/sello de embalaje | RPM: 1450 r/min |
Descripción de producto
las bombas de las WD-series son bombas centrífugas resistentes a la corrosión horizontales, con el canal de flujo espacioso del impeledor y el funcionamiento hidráulico superior. La cubierta trasera del impeledor se equipa de la cuchilla trasera, que puede reducir medios salida. Para recuperar el funcionamiento de la bomba cuando se llevan los componentes del paso del flujo y el dispositivo de ajuste corroído, axial se equipa para ajustar el espacio entre el impeledor y el cuerpo de bomba. Los tipos variables de eje sellan (sello mecánico incluyendo, sello dinámico + sello de embalaje, sello dinámico + K-tipo sello) se adoptan para cumplir los requisitos del lacre del eje para llevar medios variables
Estructura
| *1 | Tornillo de cierre | *8 | Vice cámara del impeledor | 15 | Casquillo del rodamiento delantero | 22 | Cacerola de aceite | *29 | Manga |
| 2 | Junta | 9 | Anillo o | *16 | Rodamiento delantero | 23 | Nuez del ajuste | 30 | Anillo de cierre del agua |
| *3 | Nuez del impeledor | *10 | Vice impeledor | 17 | Cuerpo del transporte | 24 | Tornillo de ajuste | 31 | Llenador |
| 4 | Anillo o | *11 | Cámara del embalaje | 18 | Soporte del transporte | 25 | Soporte del cuerpo del transporte | 32 | Anillo o |
| *5 | Impeledor | 12 | Anillo o | *19 | Cojinete posterior | *26 | eje | *33 | llaves |
| *6 | Cuerpo de bomba | 13 | Boca del agua de la aclaración | 20 | Cubierta del cojinete posterior | 27 | Cubierta del escudo | ||
| 7 | Anillo o | 14 | Agua que conserva la placa | 21 | Llave | 28 | Glándula de embalaje |
Características del impeledor
1) El impeledor se diseña como el impeledor abierto, el impeledor semiabierto, el impeledor del vórtice e impeledor cerrado.
2) El impeledor cerrado se diseña como impeledor del ancho-flujo según el principio de flujo polifásico, que es beneficioso al paso del medio sólido sin la obstrucción
3) El impeledor se diseña con las cuchillas traseras, y las cuchillas de la parte posterior del frente se utilizan para evitar que el medio fluya detrás hacia la entrada de bomba.
4) Las cuchillas se utilizan para reducir la presión axial de la salida y para equilibrar la fuerza axial.
5) El impeledor se monta en el eje con un ajuste cónico para la asamblea y el desmontaje fáciles.
6) El impeledor se sujeta con la nuez del impeledor y el tornillo de cierre.
Uso
Es ampliamente utilizado en aceite de petróleo, industria química, la industria del caucho, del cuero, alimentaria, grasa, las calderas, construcción, mantenimiento de carreteras, farmacéutico, los plásticos, caucho, materia textil de la fibra sintética, impresión y teñido y otros campos industriales.
Dimensión de la instalación
Imagen del producto
FAQ
1. Q: ¿Es usted fabricante o una empresa comercial?
A: Somos fabricante establecido en 1995, fabricante profesional de bomba del sustancia-proceso y mezclador ahorro de energía con experiencia de más de 20 años.
2. Q: ¿Cuál es su plazo de expedición?
A: El orden del lote será enviado en el plazo de 40 días laborables después de recibir el depósito.
3. Q: ¿Cuál es su política de servicio de garantía?
A: 12 meses para todos los productos, y la garantía de algunos productos es 24months.
4. Q: ¿Qué información que necesito ofrecer para la cita?
A: Medio: __________pH: ______
Gravedad específica: Temperatura del _____: _______
Capacidad/flujo: Cabeza de ________m3/h: _________m
Voltaje: Frecuencia del ____________V: _________Hz
Poder: _____________KW
5. Q: ¿Cuál es su cantidad mínima?
A: Un sistema también se acoge con satisfacción a nosotros.
