| Teoría: | Bombas centrífugas | Flujo máximo: | 1000m3/h |
|---|---|---|---|
| Cabeza máxima: | el 120M | Presión: | 1.6Mpa |
| color: | Personalizado | Estándar o no estándar: | estándar |
| nombre: | Bomba química de lanzamiento axialmente partida horizontal centrífuga de la sola etapa de la eficaci | Estructura: | Bomba de una sola sección |
| Combustible: | eléctrico | Materiales: | Arrabio, arrabio/acero inoxidable, A51), aleación del Hola-Cr (A05 |
| Alta luz: | horizontal split case centrifugal pump,industrial centrifugal pumps |
||

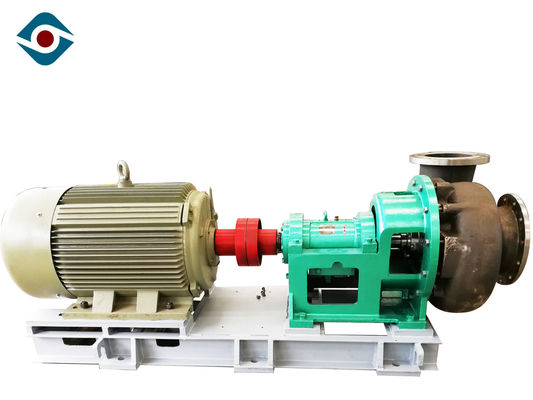

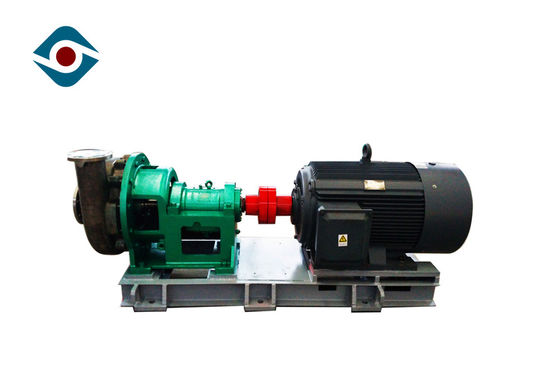

Bomba centrífuga horizontal de la succión del final gradual para el líquido ácido de la sustancia química del álcali
Características
bomba centrífuga horizontal anticorrosión y desgaste-resistente
estructura general actual: ayuda del soporte y forma de la puerta posterior
mantenimiento seguro y conveniente
gran capacidad de intercambio
sigue el estándar de HG20592-2000PN16Mpa
impeledor integral del bastidor
el cuerpo de bomba adopta diseño de canal amplio de flujo
conveniente para el alto medio sólido del contenido, de gran viscosidad y fácil de la cristalización
Datos de rendimiento
Capacidad: 8 ~ ³ /h de 800 m
Cabeza: 10 ~ 90 m
Eficacia máxima: el 70%
Diámetro: 200mm~470m m
NPSH: el 1.4m~4.5m
Poder máximo permisible del motor: 315 kilovatios
Tamaño de partícula máximo permitido: 20 milímetros
Tipo del sello: Sello de embalaje dinámico de sello del sello mecánico
Peso de la bomba: hasta 3000kg
RPM: 1450 r/min
Material: Metal (según condiciones de trabajo)
Estructura
| *1 | Tornillo de cierre | *8 | Vice cámara del impeledor | 15 | Casquillo del rodamiento delantero | 22 | Cacerola de aceite | *29 | Manga |
| 2 | Junta | 9 | Anillo o | *16 | Rodamiento delantero | 23 | Nuez del ajuste | 30 | Anillo de cierre del agua |
| *3 | Nuez del impeledor | *10 | Vice impeledor | 17 | Cuerpo del transporte | 24 | Tornillo de ajuste | 31 | Llenador |
| 4 | Anillo o | *11 | Cámara del embalaje | 18 | Soporte del transporte | 25 | Soporte del cuerpo del transporte | 32 | Anillo o |
| *5 | Impeledor | 12 | Anillo o | *19 | Cojinete posterior | *26 | eje | *33 | llaves |
| *6 | Cuerpo de bomba | 13 | Boca del agua de la aclaración | 20 | Cubierta del cojinete posterior | 27 | Cubierta del escudo | ||
| 7 | Anillo o | 14 | Agua que conserva la placa | 21 | Llave | 28 | Glándula de embalaje |
Dimensión de la instalación
Parámetro técnico
|
modelo |
Funcionamiento del agua potable |
||||||
|
flujo (m3/h) |
cabeza (m) |
velocidad (r/min) |
máximo eficacia (%) |
NPSH (NPSHr) m |
peso principal de la bomba Kilogramo |
componente del eje |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Detalles
Uso de campos
Nuestro servicio
período 1.Warranty: un año (atención: La gama de la garantía de la máquina no incluye recambios deteriorables;
Para otras piezas, proporcionando las nuevas piezas libres para los clientes en período de garantía)
2. Apoyo para la técnica para el tanque de agua de mezcla del acero inoxidable
tren 3.Free usando la máquina y la reparación libre
