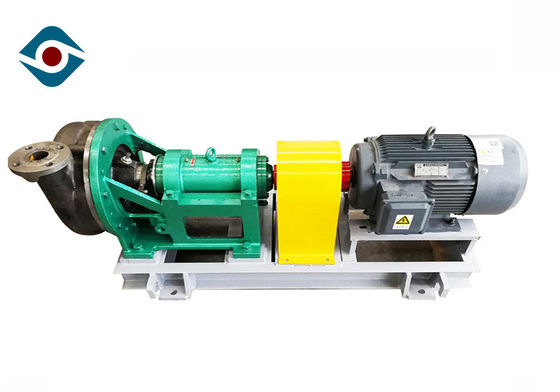

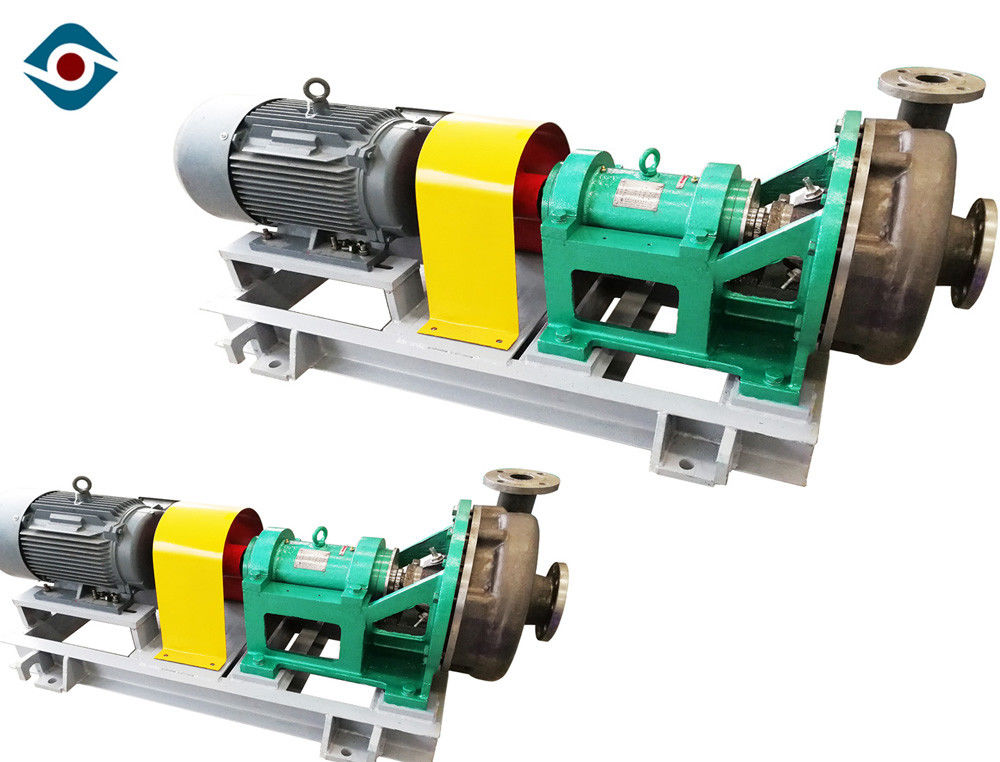

Resistencia a la corrosión horizontal de alta velocidad de la bomba centrífuga del caso de la fractura

Resistencia a la corrosión horizontal de alta velocidad de la bomba centrífuga del caso de la fractura

Características

• Impeledor: El impeledor tiene dos tipos incluyendo el impeledor cerrado estándar y el impeledor abierto. El impeledor cerrado tiene adaptabilidad fuerte a las condiciones de trabajo y tiene la característica de la eficacia alta y de la cavitación baja. El impeledor abierto es conveniente para transportar medios bifásicos del vapor-líquido y del sólido-líquido.

• Cuerpo de bomba: El cuerpo de bomba es volute doble si el diámetro es más de 80m m, con la pequeña fuerza radial, anillo reemplazable y anillo flushable. El cuerpo de bomba y la cubierta de la bomba sellada por la junta compresible del metal.

• Sello del eje: El sello del eje incluyendo el sello de embalaje y el sello mecánico, y la despedida máxima del eje está dentro 0.05m m.

Datos de rendimiento

Capacidad: 8 ~ ³ /h de 800 m
Cabeza: 10 ~ 90 m
Eficacia máxima: el 70%
Diámetro: 200mm~470m m
NPSH: el 1.4m~4.5m
Poder máximo permisible del motor: 315 kilovatios
Tamaño de partícula máximo permitido: 20 milímetros
Tipo del sello: Sello de embalaje dinámico de sello del sello mecánico
Peso de la bomba: hasta 3000kg
RPM: 1450 r/min
Material: Metal (según condiciones de trabajo)

Estructura

1. Sola etapa, sola succión, tipo voladizo bomba centrífuga química.

2. La estructura montada y línea central montada del pie está disponible; Cubierta partida de la parte radial.

3. Los transportes son pieza rotatoria ajustable instalada en el soporte del cojinete.

4. Mercado de la bomba en un lado de cubierta.

5. El sello mecánico se adopta como el lacre del eje.

6. Direct se juntó por el tipo acoplamientos o acoplamientos flexibles de la garra.

Dimensión de la instalación

Uso de campos

1, toda la temperatura y densidad del ácido sulfúrico, ácido nítrico, ácido inorgánico del ácido orgánico del ácido fosfórico del ácido hidroclórico

2, hidróxido de sodio anhidro del carbonato sódico en toda la temperatura y densidad y otra solución alcalina

3, toda la solución de sal buena

4, toda la clase licuaron productos petroquímicos, compuesto orgánico y otra materia prima y productos corrosivos.

Proceso

Abajo está el proceso de cómo hacer un precio competitivo las bombas químicas las bombas centrífugas horizontales del proceso químico, él le ayudará a conocer el proceso de la producción claramente.
